SLIO

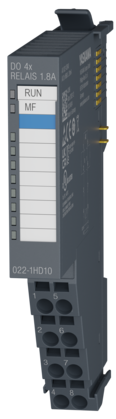

SM 022 - Digital Output - 022-1HD10
Het slimme besturings- en I/O systeem
Overzicht
Met het compleet nieuw ontwikkelde I/O systeem SLIO®, zet VIPA wederom een nieuwe standaard in de automatiseringsindustrie.
Door middel van de modulaire en extreem compacte SLIO wordt de realisatie van bijna elke geautomatiseerde oplossing vanaf nu eenvoudiger en vooral economischer
SLIO kan worden gecombineerd en toegepast met elk van de gevestigde VIPA systemen 100V, 200V, 300S, 500S.
Het is één van de meest effectieve en moderne decentrale I/O systemen op de markt. Het combineert hoge functionaliteit met een slim mechanisch concept in een uiterst compact ontwerp.
Kenmerken
Compact en ruimtebesparend ontwerp
- Conceptuele scheiding van elektronische en installatielaag
- Ruimtebesparend, slank ontwerp
- Innovatieve trapvormige bedradingslaag
- Eenvoudige "twee componenten opstelling"
Slim etiketterings- en diagnoseconcept
- Duidelijke toewijzing en leesbaarheid van de staat van de kanalen
- Eenvoudige, tijdbesparende installatie en onderhoud door middel van toewijzing van de connectorpin op de module
- Duidelijke, heldere etikettering van de kanalen
- Referentie-aanduiding blijft op de wisselaarvan een module zitten
Installatie en onderhoud
- "Permanente bedrading" maakt het uitwisselen mogelijk zonder de bedrading los te koppelen
- Intelligent schuif- en stekkermechanisme voor een eenvoudige bediening
- De elektronica is beveiligd tegen omgekeerde polariteit
- Codering van de elektronische modules voorkomt verkeerd aansluiten
Hoge prestaties
- Snel backplane busconcept van 48MBit/s
- Met ETS-modules is het mogelijk om exact tot -1us veldbusonafhankelijk te schakelen
Download nu de brochure
Technische specificaties
- Invoer stroomvoorziening
- x Nee
- Input Voltage
- x Nee
- Current Consumption
- x Nee
- Max. current drain at backplane bus
- x Nee
- Max. current drain load supply
- x Nee
- Current consumption from backplane bus
- 120 mA
- Current consumption from load voltage L+ (without load)
- x Nee
- Power Loss
- 0.7 W
- Number of inputs (digital)
- x Nee
- Rated load voltage (digital)
- x Nee
- Current consumption from load voltage L+ (without load)
- x Nee
- Signal logic input (digital)
- x Nee
- Input characteristic curve (digital)
- x Nee
- Initial data size (digital)
- x Nee
- Number of outputs (digital)
- 4
- Rated load voltage (digital output)
- DC 30 V / AC 230 V
- Current consumption from load voltage L+ (without load)
- x Nee
- Signal logic output (digital)
- Isolated
- Output data size (digital)
- 4 bit
- Number of inputs (analog)
- x Nee
- Rated load voltage (analog)
- x Nee
- Current consumption from load voltage L+ (without load)
- x Nee
- Voltage inputs (analog)
- x Nee
- Current inputs (analog)
- x Nee
- Resolution in bit
- x Nee
- Measurement principle
- x Nee
- Basic conversion time
- x Nee
- Initial data size
- x Nee
- Number of outputs (analog)
- x Nee
- Output voltage ranges
- x Nee
- Output current ranges
- x Nee
- Resolution in bit (analog)
- x Nee
- Conversion time (analog)
- x Nee
- Output data size (analog)
- x Nee
- Number of counters
- x Nee
- Counter width
- x Nee
- Maximum input frequency
- x Nee
- Maximum count frequency
- x Nee
- Maximum count frequency
- x Nee
- Maximum count frequency
- x Nee
- Maximum count frequency
- x Nee
- Number of channels
- x Nee
- Input voltage (rated value)
- x Nee
- Power stage
- x Nee
- PWM frequency
- x Nee
- Type of encoder
- x Nee
- Encoder frequency
- x Nee
- Encoder resolution (internal)
- x Nee
- Control type
- x Nee
- Terminal voltage max.
- x Nee
- Terminal current max.
- x Nee
- Total current per module, max.
- x Nee
- Number of clamps
- x Nee
- Binding of potential
- x Nee
- Point-to-point protocol
- x Nee
- Encoder Supply: Number of outputs (L+n)
- x Nee
- Rated output current
- x Nee
- Port mode
- x Nee
- Load memory, integrated
- x Nee
- Work memory, integrated
- x Nee
- Work memory, maximal
- x Nee
- Memory card slot
- x Nee
- Racks, max.
- x Nee
- Modules per rack, max.
- x Nee
- Fieldbus
- x Nee
- Connector
- x Nee
- Topology
- x Nee
- Transmission speed, max.
- x Nee
- Address range inputs, max.
- x Nee
- Address range outputs, max.
- x Nee
- Material
- PPE / PPE GF10
- Mounting
- Profile rail 35 mm
- Width
- 12.9 mm
- Height
- 109 mm
- Depth
- 76.5 mm
- Net weight
- 69 g
- Gross weight
- 83 g
- Certifications
- UL certification, KC certification, UKCA certification, ChinaRoHS certification
- Safety protocol
- x Nee
- Safety requirements
- x Nee
- Circuit monitoring
- x Nee
- Max. operating temperature
- 60 °C
