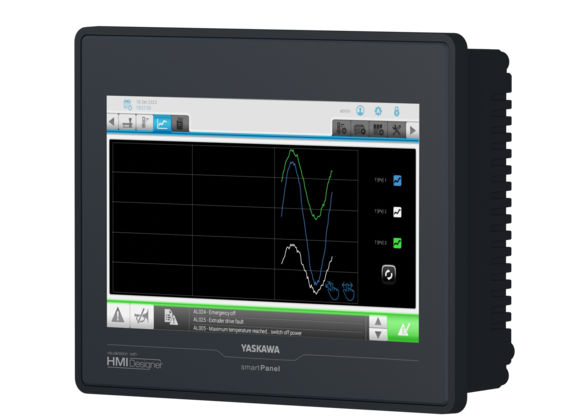

smartPanels

smartPanels

Bediening & monitoring

Overzicht

smartPanels zijn optimaal ontworpen voor middelgrote toepassingen. Ze staan voor een hoge bruikbaarheid en connectiviteit. Uitgerust met Movicon 11 Standard is de gebruiker praktisch onbeperkt in termen van tags, schermen, recepten, alarmen, enz.

Kenmerken

Schermgrootte: 4,3 ", 7", 10 "
65k kleuren
Processor: ARM Cortex-A8 1000 MHz
Interfaces: USB-A, Ethernet, RS232 / 422/485
Geheugen: 512 MB RAM, 4 GB Flash (2 GB gebruikersgeheugen)

Visualisatiesysteem Movicon

Vectorafbeeldingen
Uitgebreide symbolenbibliotheek
VBA-ondersteuning
Uitgebreide I / O-driverbibliotheek (import van variabelen uit de PLC mogelijk)
Krachtig alarm- en receptbeheer
Data-acquisitie en verwerking
Trendcurven en archivering van procesdata als historische data
Uitgebreide driverbibliotheek
Movicon projecteer schaalbaarheid van HMI naar Scada-platform
Meertalige ondersteuning
Gebruikersbeheer
Beheer op afstand voor onderhoud op afstand
Toegang op afstand via standaard VNC-client
Geïntegreerde Ethernet TCP / IP-netwerken
Geïntegreerde AWL-logica (STEP5 / STEP7)
PLC-ondersteuning van derden

Technische specificaties

Display grootte
7 "

CPU naam
Cortex-A8

CPU snelheid
1 GHz

RAM
512 MB

Gebruikersgeheugen
4 GB

Aanwezige interface
RJ45, USB-A, RS-232/422/485

Besturingssysteem
Linux

Downloads

Naam
HMI Broschüre Bedienen & Beobachten Brochures \| Duits	Brochures	Duits
HMI Brochure Operating & Monitoring Brochures \| Engels	Brochures	Engels
smartPanel TP 407-SM - TP H71-A1A41-0 Rev. 24-40 \|\| 7", 1GHz \|\| HW: 01 \| BSP: 3.1.403 \| BS: Linux® Technical documentation \| Duits	Technical documentation	Duits
smartPanel TP 407-SM - TP H71-A1A41-0 Rev. 24-40 \|\| 7", 1GHz \|\| HW: 01 \| BSP: 3.1.403 \| BS: Linux® Technical documentation \| Engels	Technical documentation	Engels
smartPanel TP407-SM - H71-A1A41-0 Datasheet for smartPanel TP407-SM - H71-A1A41-0 Data sheet \| Engels	Data sheet	Engels
smartPanel TP407-SM - H71-A1A41-0 Datenblatt für smartPanel TP407-SM - H71-A1A41-0 Data sheet \| Duits	Data sheet	Duits
UK-Declaration of Conformity - HMI System HMI smart Panel state: 11.11.2024 Certification \| Duits	Certification	Duits
EU-Declaration of Conformity - HMI System HMI smart Panel state: 11.11.2024 Certification \| Engels, Duits	Certification	Engels, Duits
3D-Data smartPanel 7 inch CAD/CAE \| Engels	CAD/CAE	Engels
EU-RO Mutal Recognition Type Approval Certificate 04/2025 Certification \| Engels	Certification	Engels
DNV Type Approval Certificate 04/2025 Certification \| Engels	Certification	Engels
smartPanel Ersatzteile Technical documentation \| Duits	Technical documentation	Duits
smartPanel Spare Parts Technical documentation \| Engels	Technical documentation	Engels
